1.问题现象

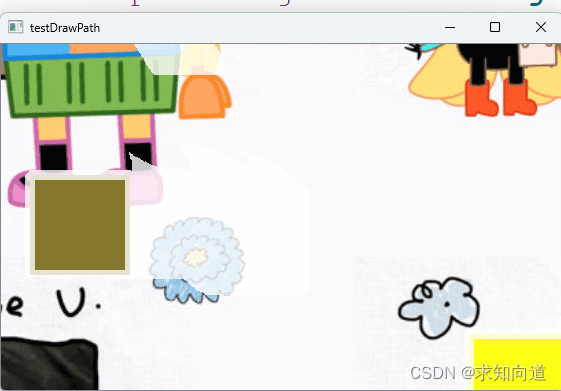

自定义 QGraphicsItem 时，绘制rect，对象移动时出现残影。

2.问题原因

直接原因是view未刷新的问题，所以网上有人使用方案 setViewportUpdateMode(QGraphicsView::FullViewportUpdate); 的方案，但当图片过多时，此方案会造成画面闪烁，耗费资源等问题。

而根本原因是，boundingRect返回大小的问题，存在两种情况：

（1）boundingRect 返回的大小，不能完全包含实际图形大小，导致刷新不全

（2）boundingRect的左上角顶点位置、长宽，未补全画笔宽度，导致原因同（1）

boundingRect函数功能，是将图形项的外部边界定义为一个矩形。所有的绘图操作都必须限制在图形的边界矩形中，QGraphicsView需要使用这个边界来确定重绘的区域。

而边界的宽度，精确为画笔宽度的的一半。

3.修改方案

boundingRect的左上角顶点，需要补充画笔宽度/2，实际矩形的长宽，补全画笔宽度

QRectF CGraphicsDragItem::boundingRect() const
{
    return QRectF(
        -m_penWidth/2,
        -m_penWidth/2,
        m_rectWidth+m_penWidth,
        m_rectHeight+m_penWidth);
}
void CGraphicsDragItem::paint(
    QPainter *painter,
    const QStyleOptionGraphicsItem *option,
    QWidget *widget)
{
    Q_UNUSED(option);
    Q_UNUSED(widget);
    if (hasFocus() || !collidingItems().isEmpty())
    {
        m_penWidth = 10;
        painter->setPen(QPen(QColor(255, 255, 255, 200), m_penWidth));
        if (hasFocus())
        {
            for (auto it : collidingItems())
            {
                it->update();
            }
        }
    }
    else
    {
        m_penWidth = 1;
        painter->setPen(QPen(QColor(100, 100, 100, 100), m_penWidth));
    }
    painter->setBrush(m_clrBrush);
    painter->drawEllipse(0, 0, m_rectWidth, m_rectHeight);
}
