作者： vivo 互联网客户端团队- Zhang Qin

本文从桌面挂件开发过程中遇到的GIF图片难以加载的问题展开，分别介绍了现有的挂件中加载GIF图片的两种可行方案——ViewFlipper和AnimatedImageDrawable，同时阐述了两种的方案的优缺点。然后针对现有方案中的痛点，结合现有方案，提出通过网络下发GIF并通过逐帧解析得到帧图片，再采用ViewFlipper来实现加载的方案，解决痛点中的引入资源过多导致包体增大的问题，使挂件既能不增加包体又能展示GIF。

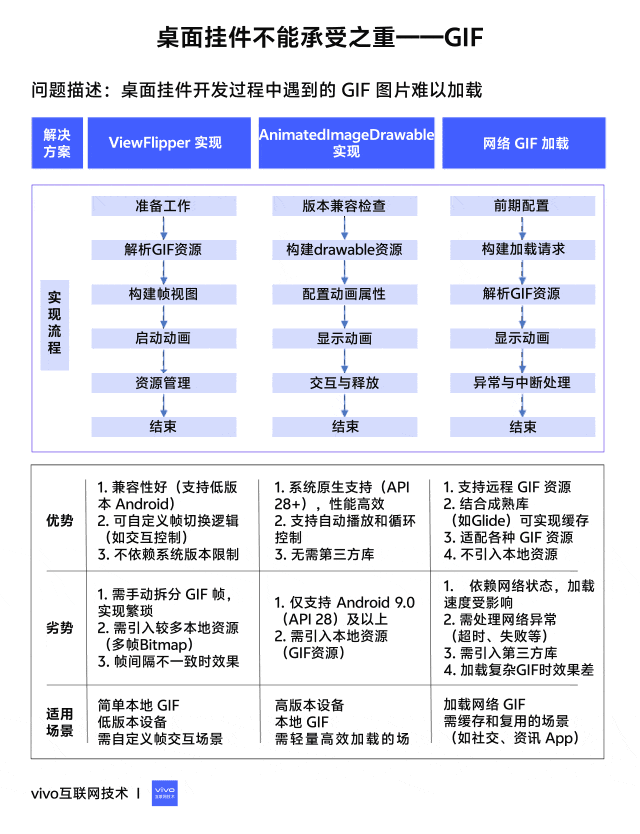

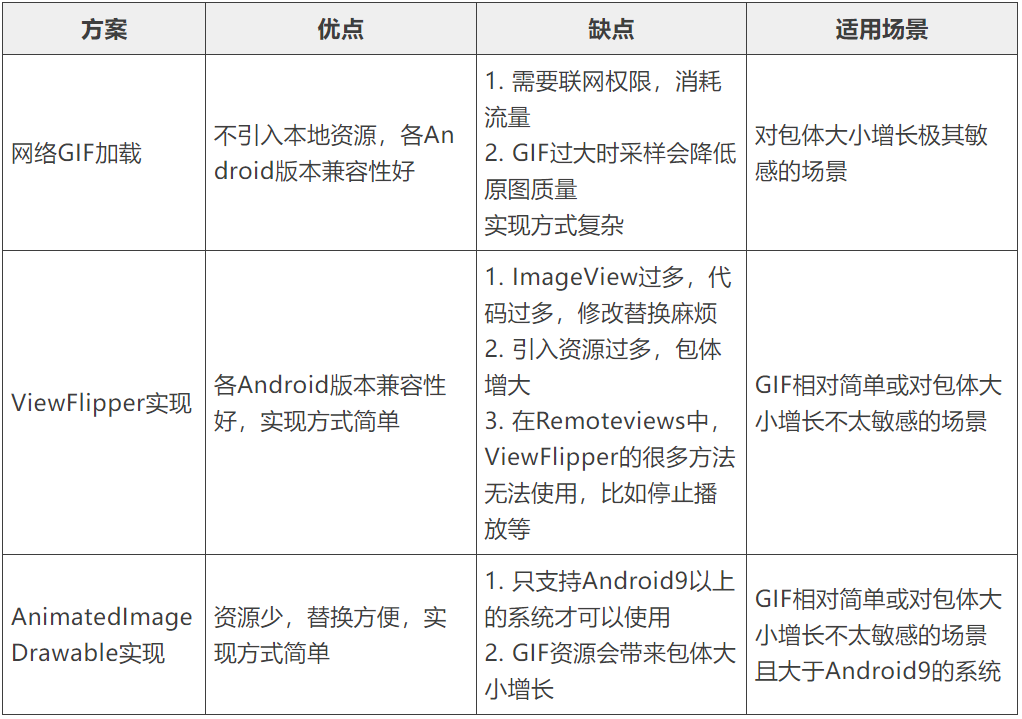

1分钟看图掌握核心观点

一、背景

众所周知，Android原生的原子组件（AppWidget，又名桌面挂件）所能使用的View有限，仅能支持如下的：

layout（布局）：

AdapterViewFlipper
FrameLayout
GridLayout
GridView
LinearLayout
ListView
RelativeLayout
StackView
ViewFlipper

widgets（小部件）：

AnalogClock
Button
Chronometer
ImageButton
ImageView
ProgressBar
TextClock
TextView

从API 31开始，还支持如下的小部件和布局：

CheckBox
RadioButton
RadioGroup
Switch

需要注意一点，除了上述这些之外，其余所有的都不支持，包括继承自这些类的子类同样也不支持。因此我们能够看出，开发AppWidget的局限性比较大，只有限定的布局和小部件能够使用，且不能通过继承来实现自定义的炫酷效果。这里也解释了为什么笔者一开始不直接使用Lottie、PAG等来实现复杂的动画，完全是被限制了。

不仅如此，组件内由于使用的都是Remoteviews，Remoteviews可以在其它进程中进行显示，我们可以跨进程更新它的界面。Remoteviews在Android中的主要应用是通知栏和桌面挂件。也正式挂件中使用的是Remoteviews，所以我们不能像普通Android应用一样使用findViewById或者viewbinding来获取View的对象并通过view对象来设置相应的属性等。在挂件中只能使用Remoteviews中的一些方法，这些方法基本都是通过反射方式进行封装来实现的，比如设置ImageView的图片，Remoteviews中只提供了如下四种方法：

/**
 * Equivalent to calling {@link ImageView#setImageResource(int)}
 *
 * @param viewId The id of the view whose drawable should change
 * @param srcId The new resource id for the drawable
 */
publicvoidsetImageViewResource(@IdResint viewId, @DrawableResint srcId){
    setInt(viewId, "setImageResource", srcId);
}

/**
 * Equivalent to calling {@link ImageView#setImageURI(Uri)}
 *
 * @param viewId The id of the view whose drawable should change
 * @param uri The Uri for the image
 */
publicvoidsetImageViewUri(@IdResint viewId, Uri uri){
    setUri(viewId, "setImageURI", uri);
}

/**
 * Equivalent to calling {@link ImageView#setImageBitmap(Bitmap)}
 *
 * @param viewId The id of the view whose bitmap should change
 * @param bitmap The new Bitmap for the drawable
 */
publicvoidsetImageViewBitmap(@IdResint viewId, Bitmap bitmap){
    setBitmap(viewId, "setImageBitmap", bitmap);
}

/**
 * Equivalent to calling {@link ImageView#setImageIcon(Icon)}
 *
 * @param viewId The id of the view whose bitmap should change
 * @param icon The new Icon for the ImageView
 */
publicvoidsetImageViewIcon(@IdResint viewId, Icon icon){
    setIcon(viewId, "setImageIcon", icon);
}

从源码中可以看到，setImageViewResource 方法只能传入int类型的资源，也就是在资源文件中的资源ID，除此之外就是Bitmap、Uri和Icon类型，无法支持Drawable等类型。由此可见，组件中的View其实只能包含普通View的一部分功能，限制比较明显。

二、挂件加载 GIF 的可行方案

言归正传，首先，我们介绍下在组件中加载GIF的可行方案，主要有两种：

2.1 方案一：使用ViewFlipper来实现逐帧动画的效果

此方案是利用Remoteviews支持的ViewFlipper控件，配合多个ImageView来循环显示，达到类似逐帧动画的效果。布局内容如下：

<ViewFlipper
    android:layout_width="40dp"
    android:layout_height="40dp"
    android:layout_gravity="end|center_vertical"
    android:autoStart="true"
    android:flipInterval="90">

    <ImageView
        android:layout_width="40dp"
        android:layout_height="40dp"
        android:src="@drawable/before_sign_in_anim0" />

    <ImageView
        android:layout_width="40dp"
        android:layout_height="40dp"
        android:src="@drawable/before_sign_in_anim15" />

    <ImageView
        android:layout_width="40dp"
        android:layout_height="40dp"
        android:src="@drawable/before_sign_in_anim28" />

    <ImageView
        android:layout_width="40dp"
        android:layout_height="40dp"
        android:src="@drawable/before_sign_in_anim43" />

    <ImageView
        android:layout_width="40dp"
        android:layout_height="40dp"
        android:src="@drawable/before_sign_in_anim57" />

    <ImageView
        android:layout_width="40dp"
        android:layout_height="40dp"
        android:src="@drawable/before_sign_in_anim71" />

    <ImageView
        android:layout_width="40dp"
        android:layout_height="40dp"
        android:src="@drawable/before_sign_in_anim85" />

    <ImageView
        android:layout_width="40dp"
        android:layout_height="40dp"
        android:src="@drawable/before_sign_in_anim100" />
</ViewFlipper>

ViewFlipper中的一些常用方法如下：

setInAnimation：设置View或ImageView进入屏幕时使用的动画
setOutAnimation：设置View或ImageView退出屏幕时使用的动画
showNext：调用该方法来显示ViewFlipper里的下一个View或ImageView
showPrevious：调用该方法来显示ViewFlipper的上一个View或ImageView
setFilpInterval：设置View或ImageView之间切换的时间间隔
startFlipping：使用上面设置的时间间隔来开始切换所有的View或ImageView，切换会循环进行
stopFlipping：停止View或ImageView切换
isAutoStart：是否自动开始播放

在作为动画设置时，需要在xml文件中设置autoStart属性为true，保证动画能够自动播放。

优点：

各版本兼容性好，ViewFlipper是API 11时引入的，目前应该不会有比这低的了；

缺点：

ImageView过多，代码也多，修改替换麻烦；
在Remoteviews中，ViewFlipper的很多方法无法使用，比如停止播放等。

2.2 方案二：使用AnimatedImageDrawable来显示GIF动画

Android 9.0 中引入了一个新的Drawable来显示GIF图片：AnimatedImageDrawable，对应的xml标签是<animated-image>，这样一来，我们可以直接将一个GIF图片before_sign_in.gif放到drawable目录中，然后新建一个before_sign_in_anim.xml来引用：

<?xml version="1.0" encoding="utf-8"?>
<animated-image xmlns:android="http://schemas.android.com/apk/res/android"
    android:autoStart="true"
    android:autoMirrored="true"
    android:src="@drawable/ic_test_gif" />

其中的ic_test_gif就是我们的.gif文件。

我们可以看下AnimatedImageDrawable的属性：

<!-- Drawable used to draw animated images(gif). -->
    <declare-styleable name="AnimatedImageDrawable">
        <!-- Identifier of the image file. This attribute is mandatory.
             It must be an image file with multiple frames, e.g. gif or webp -->
        <attr name="src" />
        <!-- Indicates if the drawable needs to be mirrored when its layout direction is
             RTL(right-to-left). -->
        <attr name="autoMirrored" />
        <!-- Replace the loop count in the encoded data. A repeat count of 0 means that
             the animation will play once, regardless of the number of times specified
             in the encoded data. Setting this to infinite(-1) will result in the
             animation repeating as long as it is displayed(once start() is called). -->
        <attr name="repeatCount"/>
        <!-- When true, automatically start animating. The default is false, meaning
             that the animation will not start until start() is called. -->
        <attr name="autoStart" />
    </declare-styleable>

从中我们可以发现，这里可以设置repeatCount循环次数，设置为0的话表示只播放一次。

此时，我们只需要将drawable设置给ImageView即可，在Remoteviews中，考虑到版本兼容问题，我们通过如下方式设置：

remoteViews.setImageViewResource(
    R.id.abnormal_static_cat,
    if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.P) {
        R.drawable.before_sign_in_anim
    } else {
        R.drawable.before_sign_in_static
    }
)

优点：资源少，一个GIF只要一个xml，且替换简单；

缺点：只有Android9以上的系统可以用。

2.3 现有方案的痛点

上述描述的两种方案中，都会引入很多资源文件，这必然会增加应用的包体，导致包体增大不少，因此可以考虑通过服务端下发的方式来实现，那么问题就来了：

1）如果通过方案一，那么客户端必须写定一个xml，写定一定数量的ImageView来供下发的图片加载，当然了，可以动态的添加，但这里是组件，动态添加会比普通的view动态添加稍微麻烦些，这个我们后面再说。

2）如果通过方案二，那么就有问题了，前面已经提到了，组件里面的ImageView是不支持通过Drawable对象来设置内容的，这就导致了就算我们能够得到AnimatedImageDrawable对象，我们也没办法设置，况且要得到这样一个Drawable，也比较困难（没有深究如何得到）。

戛然而止了，两个方案实现起来听着都不太靠谱，那么有没有什么好的方案呢？

三、可行方案探索

3.1 初探

想到这里，大家可能会问，为什么不使用Glide呢？这个强大的图片加载库总不会没有这样的方法吧？

确实，Glide给AppWidget提供了专门的图片加载方式，其实现方式如下：

val appwidgetTarget = AppWidgetTarget(context, R.id.abnormal_static_cat, remoteViews, ComponentName(context, TestWidgetProvider::class.java))
Glide.with(context)
   .asBitmap()
   .load(url)
   .into(appwidgetTarget)

但是从上面可以看出，这个只能加载Bitmap，如果是asGif，则在into时没有target这个选项，只能into（ImageView）。因此这个方法也行不通。

3.2 思索与尝试

这里还要说一点，如果是将图片下载到手机本地，再去读取本地文件，还需要考虑存储权限的问题，而这里是原子组件，如果需要请求权限，那么就得找一个落地页去承载，且组件的卡片上最好也需要有这个说明，这样的话UI改动会比较大，且如果没有同意权限就会出现展示不了图片的情况，这也很不友好。

综上，只能在请求网络图片时就把GIF加载出来，这样既不需要上述的那些繁琐的权限授予过程，也不会增加包体的大小。

受到上面第一个方案的启发，我们可以把GIF图的逐帧图片取出来，然后通过方案一来展示，这样就能实现了。

3.2.1 获取网络 GIF 图片

首先是拿到网络的GIF图片，这里我们采用Glide来获取(Glide还是好用啊），采用Glide还有一个好处是，Glide会针对图片作缓存，这样我们重复加载同一张图不会重复消耗流量：

Glide.with(context)
    .asGif()
    .load(url)
    .diskCacheStrategy(DiskCacheStrategy.ALL)
    .submit(432, 432)
    .get()

3.2.2 得到 GIF 的逐帧图片

然后是将得到的GIF进行解析，得到逐帧的图片，这里我们引入一个工具库：implementation(“pl.droidsonroids.gif:android-gif-drawable:1.2.24”)，该库在Vhub上已有上传，可以直接使用：

@WorkerThread
fun getAllFrameBitmapByUrl(context: Context, url: String): MutableList<Bitmap> {
    val frameBitmaps: MutableList<Bitmap> = ArrayList()
    var gifDrawable: GifDrawable? = null
    try {
        val gif = Glide.with(context)
            .asGif()
            .load(url)
            .diskCacheStrategy(DiskCacheStrategy.ALL)
            .submit(432, 432)
            .get()
        gifDrawable = GifDrawable(gif.buffer)
        val totalCount = gifDrawable.numberOfFrames
        for(i in 0 until totalCount){
            frameBitmaps.add(gifDrawable.seekToFrameAndGet(i))
        }
    } catch (t: Throwable) {
        VLog.e(TAG, "getAllFrameBitmapByUrl Error.", t)
    } finally {
        gifDrawable?.stop()
    }
    return frameBitmaps
}

这样我们就得到了包含GIF所有帧图片的列表了（美滋滋~），接下来就可以根据方案一处理每一帧的图片了。

3.2.3 加载

然后，就报错了，lang.IllegalArgumentException: RemoteViews for widget update exceeds maximum bitmap memory usage (used: 236588800, max: 15396480)。由于Remoteviews是跨进程的传输，并不是传统意义上的view，其内部是通过Binder来实现的，因此当ImageView去setImageBitmap的时候，需要注意设置进去的bitmap是否超过了大小限制。

最大的Size公式为：The total Bitmap memory used by the RemoteViews object cannot exceed that required to fill the screen 1.5 times, ie. (screen width x screen height x 4 x 1.5) bytes.也就是RemoteViews 对象使用的总 Bitmap 内存不能超过填满屏幕 1.5 倍所需的内存，即 (屏幕宽度 x 屏幕高度 x 4 x 1.5) 字节。这个在AppWidgetServiceImpl.java中有相应的定义：

privatevoidcomputeMaximumWidgetBitmapMemory(){
    Display display = mContext.getDisplayNoVerify();
    Point size = new Point();
    display.getRealSize(size);
    // Cap memory usage at 1.5 times the size of the display
    // 1.5 * 4 bytes/pixel * w * h ==> 6 * w * h
    mMaxWidgetBitmapMemory = 6 * size.x * size.y;
}

而且，RemoteViews源码内部维护了一个：BitmapCache mBitmapCache, 每次设置bitmap进来，都会被缓存起来，最终计算RemoteViews占用内存大小的话，也会把这块算进去。

/**
     * Call a method taking one Bitmap on a view in the layout for this RemoteViews.
     * @more
     * <p class="note">The bitmap will be flattened into the parcel if this object is
     * sent across processes, so it may end up using a lot of memory, and may be fairly slow.</p>
     *
     * @param viewId The id of the view on which to call the method.
     * @param methodName The name of the method to call.
     * @param value The value to pass to the method.
     */
    publicvoidsetBitmap(@IdResint viewId, String methodName, Bitmap value){
        addAction(new BitmapReflectionAction(viewId, methodName, value));
    }

...

    BitmapReflectionAction(@IdResint viewId, String methodName, Bitmap bitmap) {
       this.bitmap = bitmap;
       this.viewId = viewId;
       this.methodName = methodName;
       bitmapId = mBitmapCache.getBitmapId(bitmap);
    }

...

    publicintgetBitmapId(Bitmap b){
        if (b == null) {
            return -1;
        } else {
            int hash = b.hashCode();
            int hashId = mBitmapHashes.get(hash, -1);
            if (hashId != -1) {
                return hashId;
            } else {
                if (b.isMutable()) {
                    b = b.asShared();
                }
                mBitmaps.add(b);
                mBitmapHashes.put(mBitmaps.size() - 1, hash);
                mBitmapMemory = -1;
                return (mBitmaps.size() - 1);
           }
       }
   }

这里由于GIF解析出来的帧图片太多，如果每一张都设置的话，确实太多了，那么就需要采取采样的方式，目前设定的是每5张中取一张，然后设置了每一张图片的大小也不能超过阈值，另外总体也设置了一个阈值，防止超过报错。这里就会出现两个问题，一个是单张图片限制了大小阈值，必定会出现压缩、采样，导致单张图片质量下降，不像原先那么高清，第二个是帧图片太多，就算单张限制了阈值，总体也会超过总体的阈值，在超过总体前一帧时直接return，这样就会导致最终的动画和GIF相比可能被截断。反复试验，找了个相对平衡的点，既保证单张图片的清晰度，也保证整体的完整性，但这个方案不够健壮，会随着GIF图的变化出现不同的问题。

下面介绍下上面说的这个方案，原理上基本清晰，就是通过ViewFlipper，向其中动态添加ImageView，每一个ImageView加载一帧图片，从而达到动画效果。

val viewFlipper = RemoteViews(context.packageName, R.layout.sign_in_view_flipper)
var allSize = 0
kotlin.run {
    frameBitmaps.forEachIndexed { index, it ->
        logger.d("allSize = $allSize, index = $index")
        if (index % 5 != 0) {
            return@forEachIndexed
        }
        val ivRemoteViews = RemoteViews(context.packageName, R.layout.sign_in_per_frame_bitmap_view)
        var bitmapSize = GifDownloadUtils.getBitmapSize(it)
        var bitmap = it
        val matrix = Matrix()
        var scale = 432f / bitmap.width
        logger.d("start, bitmapSize = $bitmapSize")
        matrix.setScale(scale, scale)
        while (bitmapSize >= GifDownloadUtils.MAX_WIDGET_BITMAP_MEMORY) {
            bitmap = Bitmap.createBitmap(bitmap, 0, 0, bitmap.width, bitmap.height, matrix, true)
            bitmapSize = GifDownloadUtils.getBitmapSize(bitmap)
            logger.d("bitmapSize = $bitmapSize, scale = $scale")
            scale /= 2f
            matrix.setScale(scale, scale)
        }
        allSize += bitmapSize
        logger.d("allSize = $allSize")
        if (allSize >= GifDownloadUtils.maxTotalWidgetBitmapMemory()) {
            return@run
        }
        ivRemoteViews.setImageViewBitmap(R.id.iv_per_frame, bitmap)
        viewFlipper.addView(R.id.view_flipper, ivRemoteViews)
    }
}

logger.d("addView")
// 这里是由于addView添加的View都会显示在最上面，所以这里通过在原卡片中添加相同id的view，先把原卡的移除，再把新建的添加进去，达到更新的效果，这样布局的层级就还是原先的层级。
remoteViews.removeAllViews(R.id.view_flipper)
remoteViews.addView(R.id.view_flipper, viewFlipper)

其中frameBitmaps就是上面获得的所有图片。

到这里网络GIF图片的加载也基本完成了。
