超详细!深入分析PPTP虚拟专用网搭建与抓包

PPTP虚拟专用网搭建与抓包分析实验

实验目的:掌握PPP协议VPN的搭建,通过分析pptp建立,理解chap连接建立的过程

实验过程:

  1. 环境搭建
  2. Windows 11系统
  3. VMware虚拟机、kaliLinux系统,kali系统使用NAT模式上网
  4. Wireshark抓包软件
  5. RFC2759文档
  6. 配置pptp

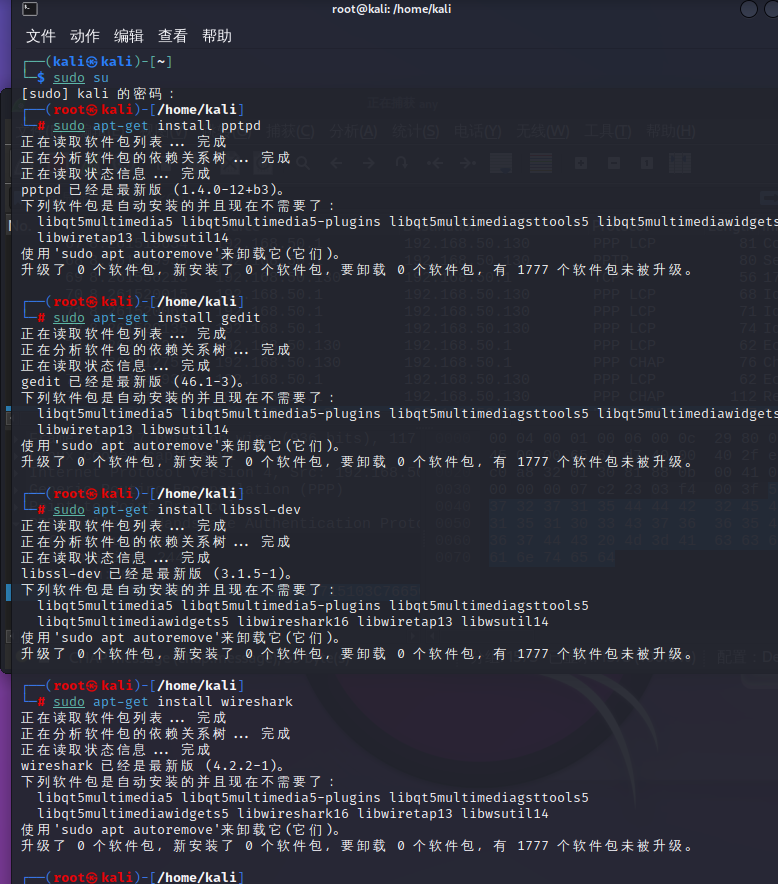

安装pptp服务

安装wireshark服务

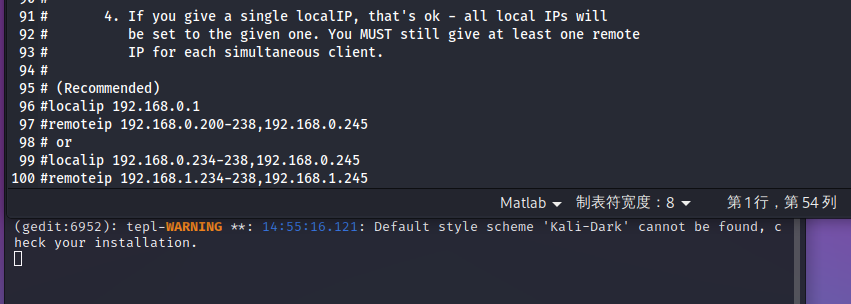

2.配置pptpd.conf

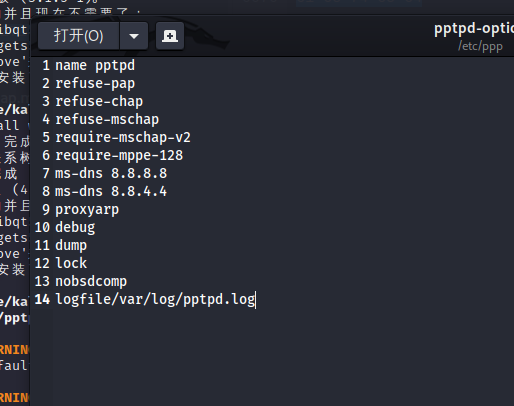

3.编辑PPP选项配置文件

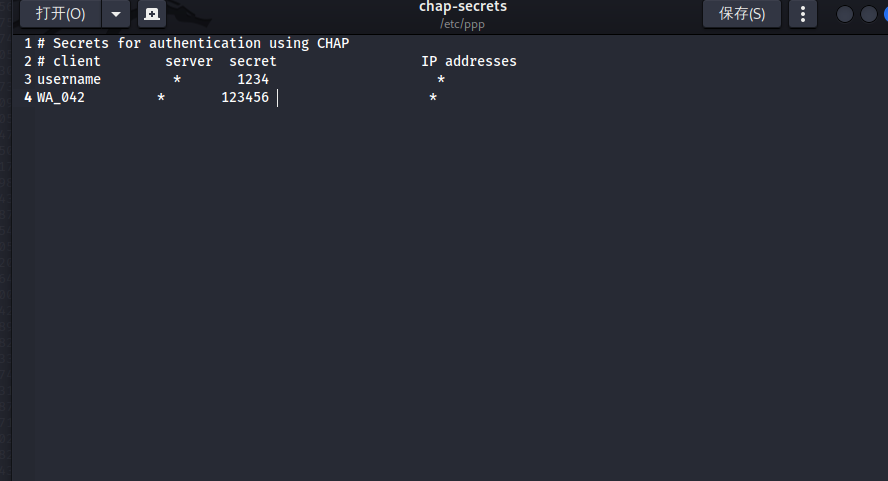

4.编辑用户文件添加用户

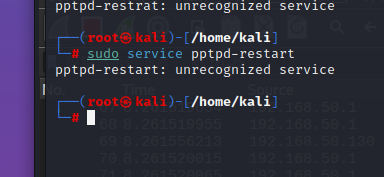

5.重启PPTPD服务

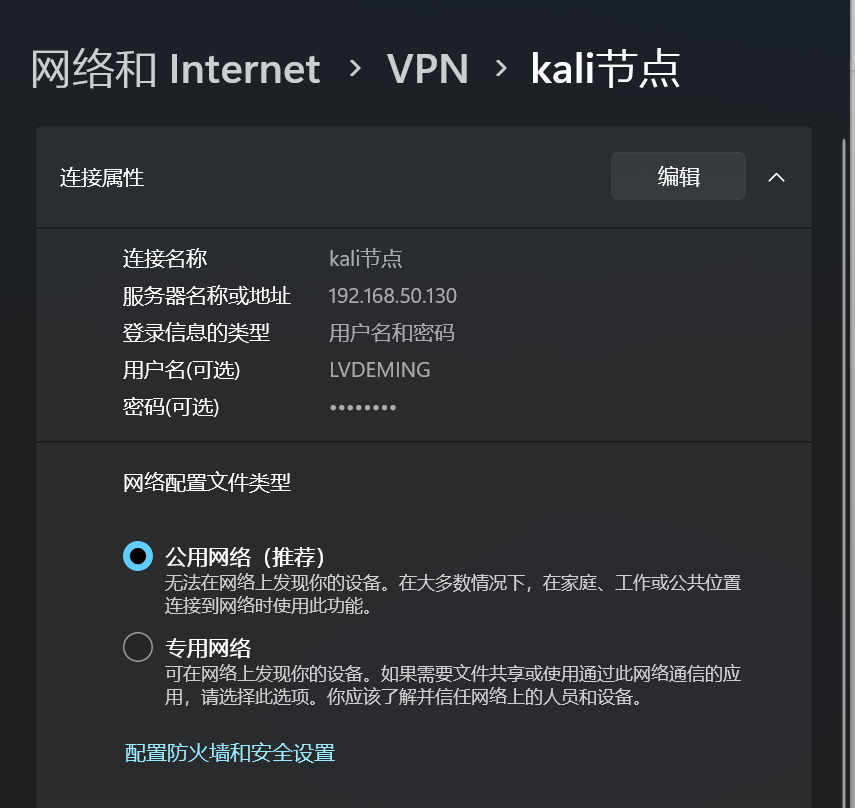

  1. Windows主机作为客户端连接PPTP VPN

连接成功

  1. 使用wireshark抓包分析

Pptp建立在tcp协议上,首先是tcp三次握手建立连接

客户端向服务器的1723端口发送syn包,服务端收到回复SYN,ACK;客户端回复ACK

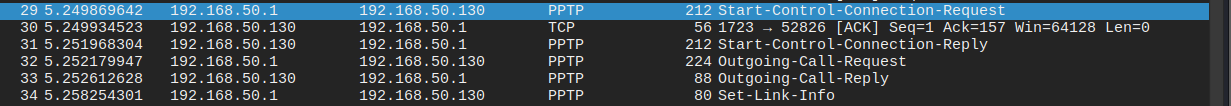

Pptp控制-链接请求建立:

客户端发送start-control-connection request

服务端回应start-control-connection reply

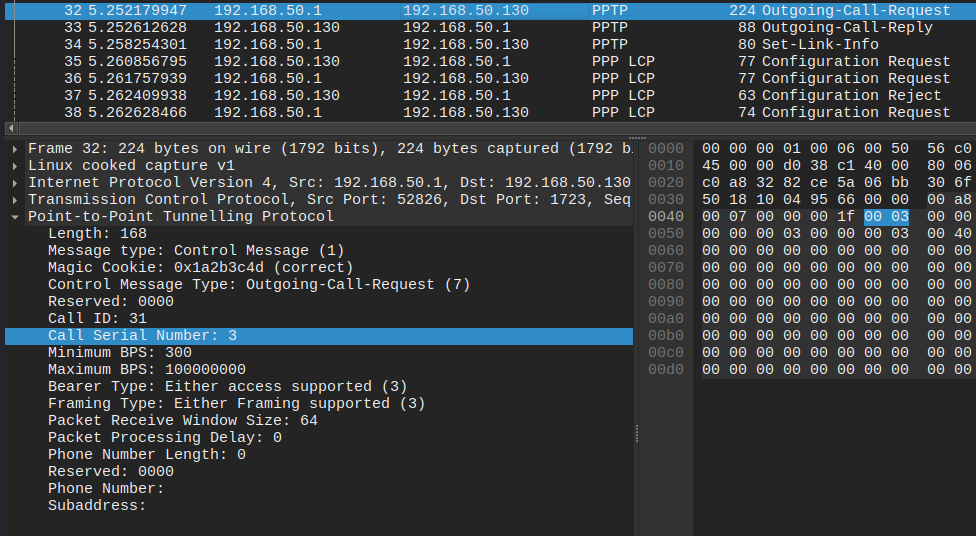

客户端发送Outgoing-Call-Request,请求建立PPTP隧道,该消息包含GRE报头中的Callid,该id可唯一地标识一条隧道

服务端发送Outgoing-Call-Reply,应答客户端的建立PPTP隧道请求

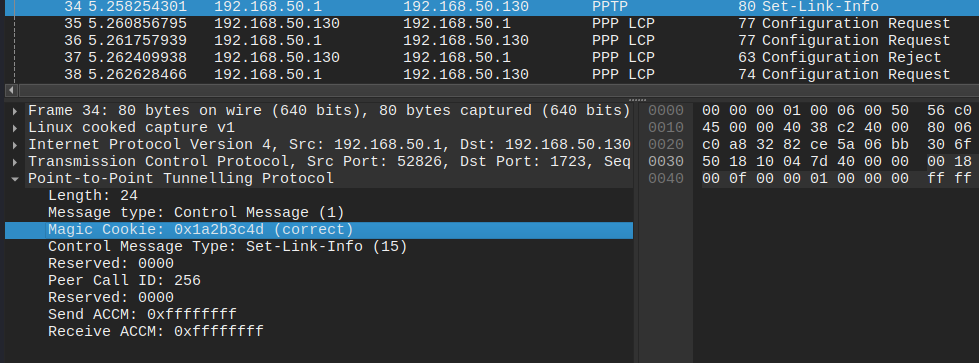

客户端发出Set-Link-info,设置PPP协商的选项

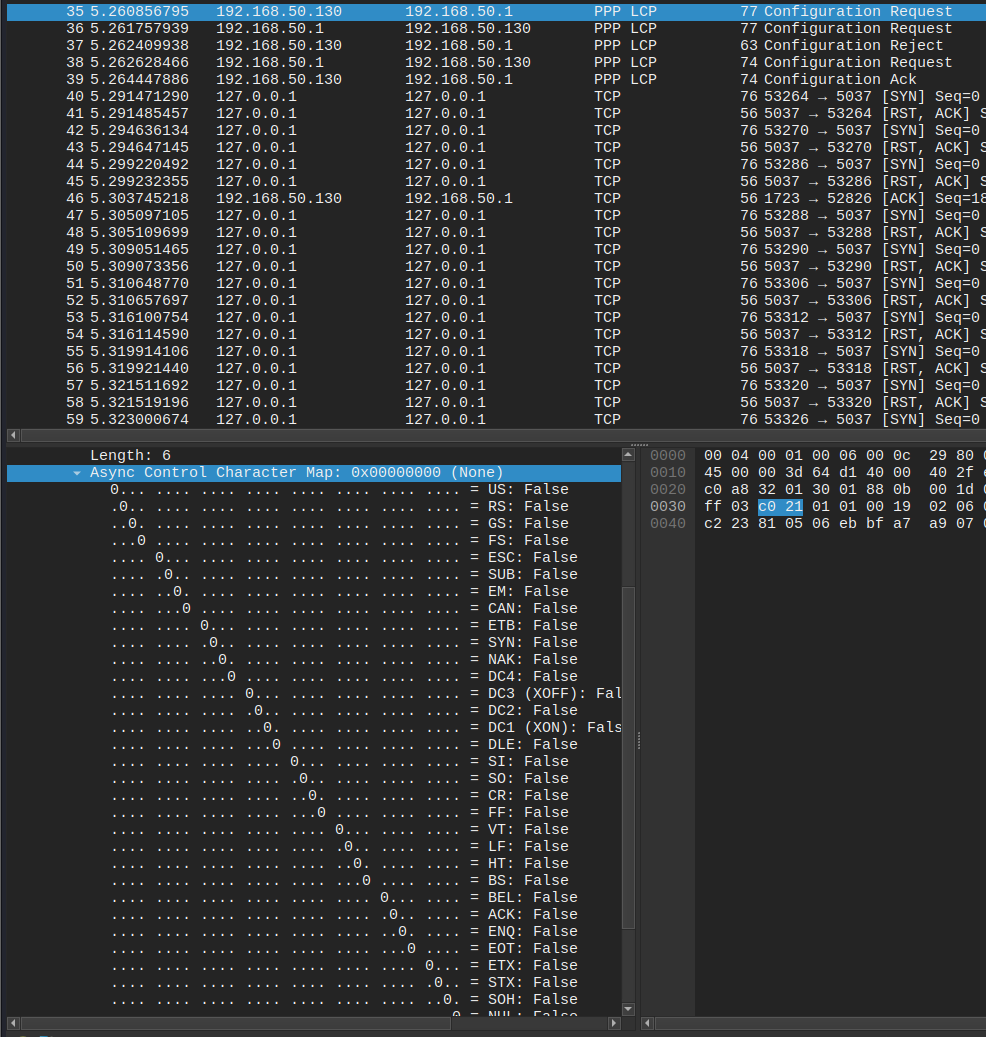

PPP协议的LCP协商

双方协调配置参数

身份认证

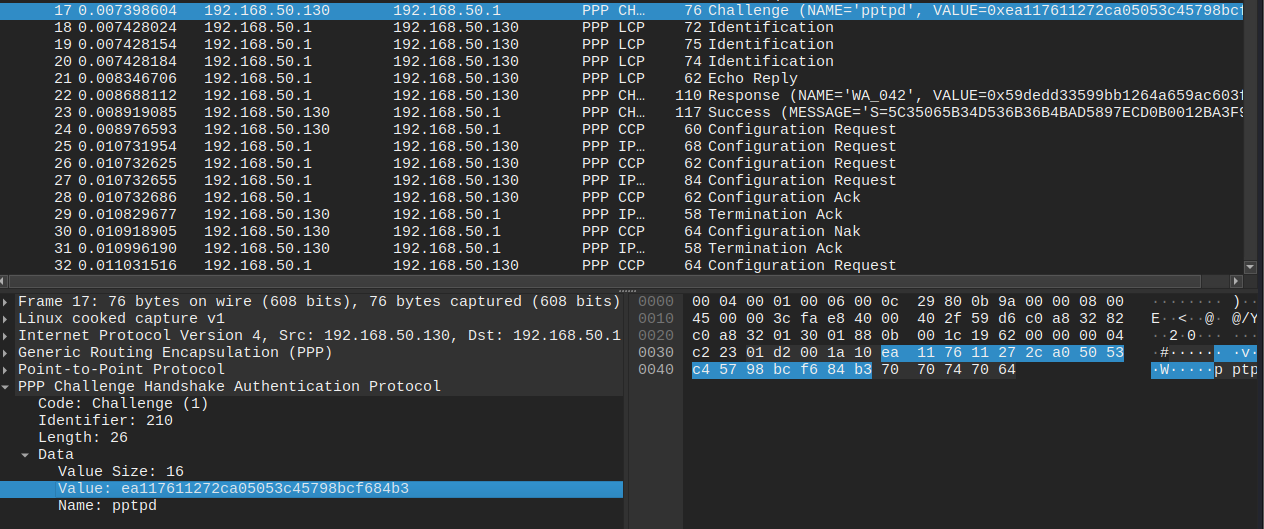

1.Server向Client发送Challenge,其中包括一个Challenge string(value字段)和Server Name(pptpd)MS-CHAP-V2身份验证程序发送16个八位字节的质询值字段

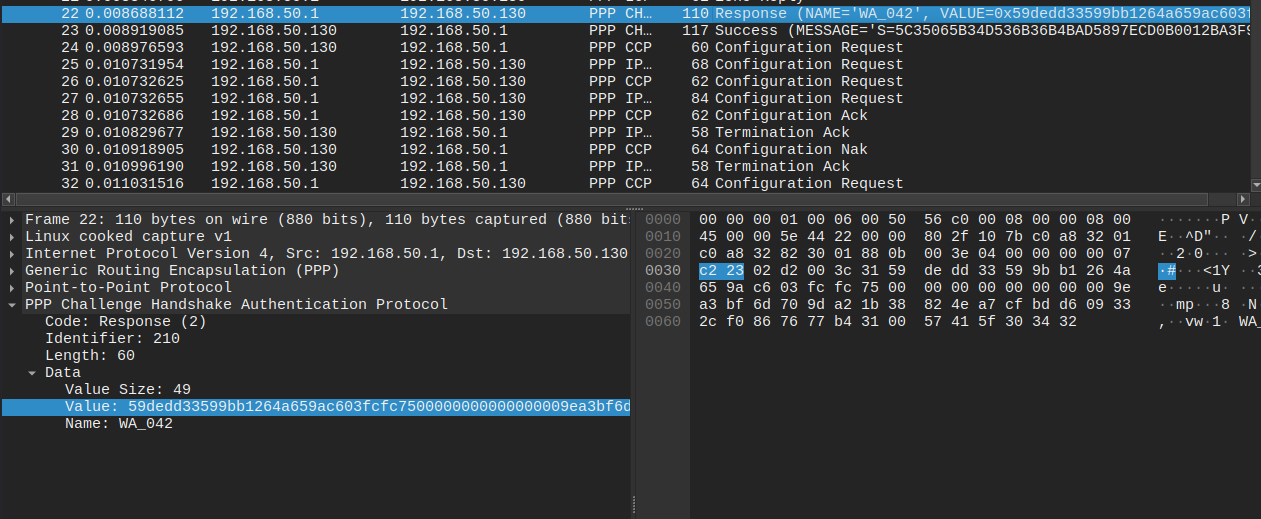

2、Client向Server发送Response,格式如下

  1 octet  : Code
        1 octet  : Identifier
        2 octets : Length
      516 octets : Encrypted-Password
       16 octets : Encrypted-Hash
       16 octets : Peer-Challenge
        8 octets : Reserved
       24 octets : NT-Response
        2-octet  : Flags

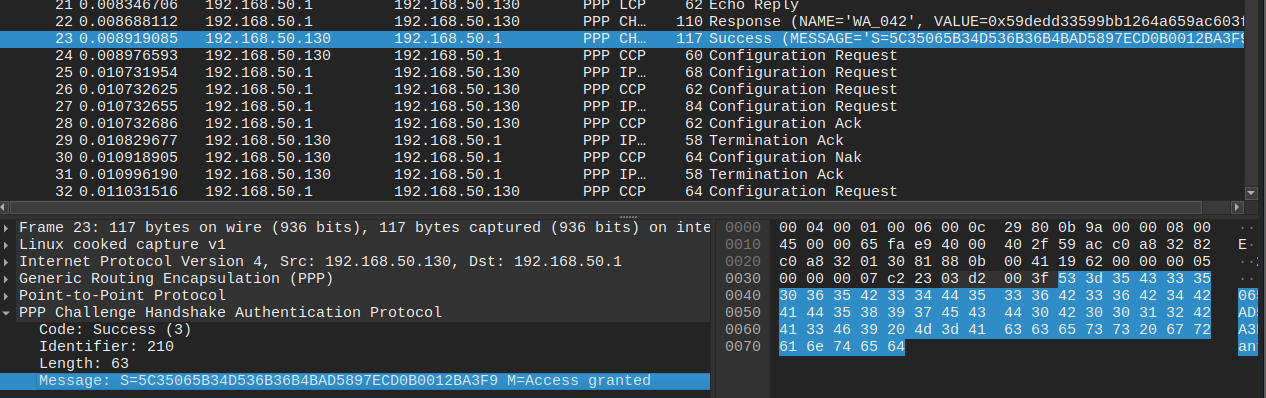

3、Server读取密码文件,对用户身份进行验证,验证成功,向Client发送Success,表示身份验证成功,消息字段包含42个八位字节的验证器响应字符串和可打印消息
