芯片测试中的LDO 电压测试

芯片测试中 检查 LDO 电压（Low Dropout Regulator Voltage） 是一个非常关键的环节，用于验证芯片内部或外部 LDO 是否正常输出稳定的电压，为核心模块提供可靠电源。

1.什么是 LDO 电压测试

LDO（低压差线性稳压器） 通常存在于芯片内部，用于将外部较高电压（如 3.3V）降为内部工作电压（如 1.8V 或 1.2V）。LDO 电压测试的目的是：

• 检查 LDO 是否正常启动

• 测量其输出是否在规格范围内（例如 1.8V ± 5%）

• 验证不同负载、不同电源条件下的稳定性

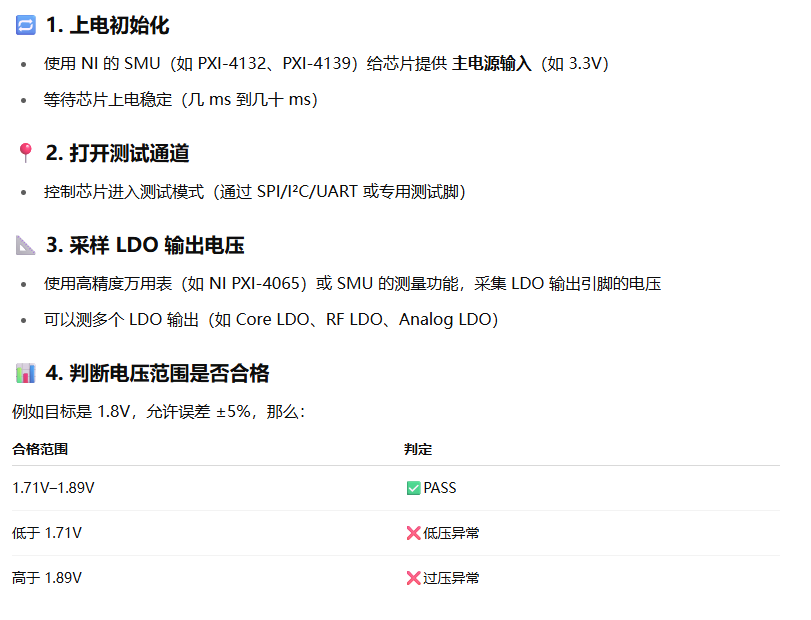

2.LDO 电压测试流程

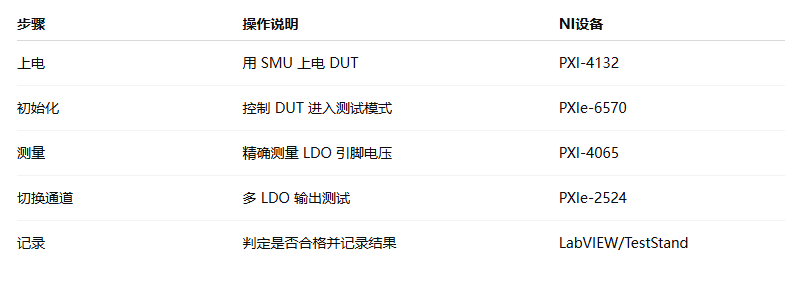

3.NI 推荐设备

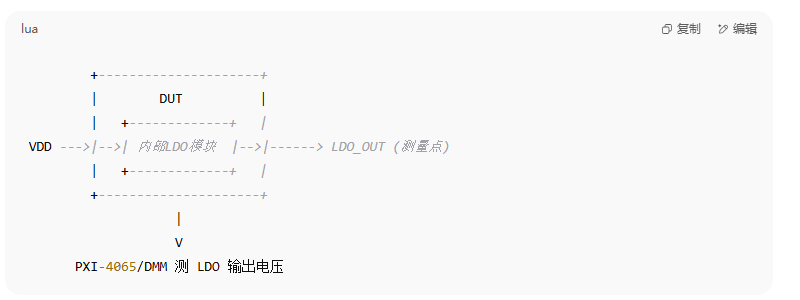

4.测试连接结构示意

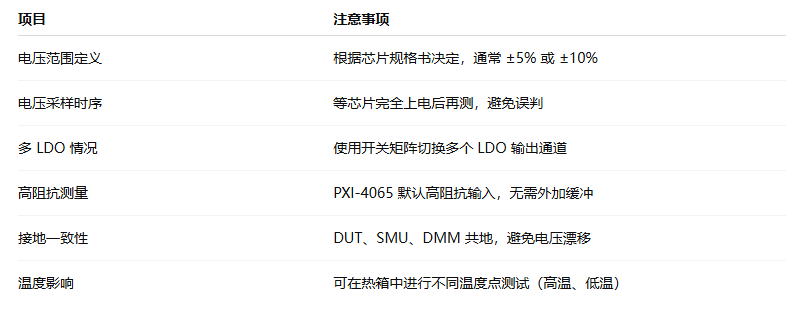

5.测试注意事项

6.总结

如果本文介绍对你有帮助，可以一键四连：点赞+评论+收藏+推荐，谢谢！
