前言

leaflet 入门开发系列环境知识点了解：

leaflet api文档介绍，详细介绍 leaflet 每个类的函数以及属性等等
leaflet 在线例子
leaflet 插件，leaflet 的插件库，非常有用

内容概览

leaflet结合PostGIS动态渲染矢量瓦片
源代码demo下载

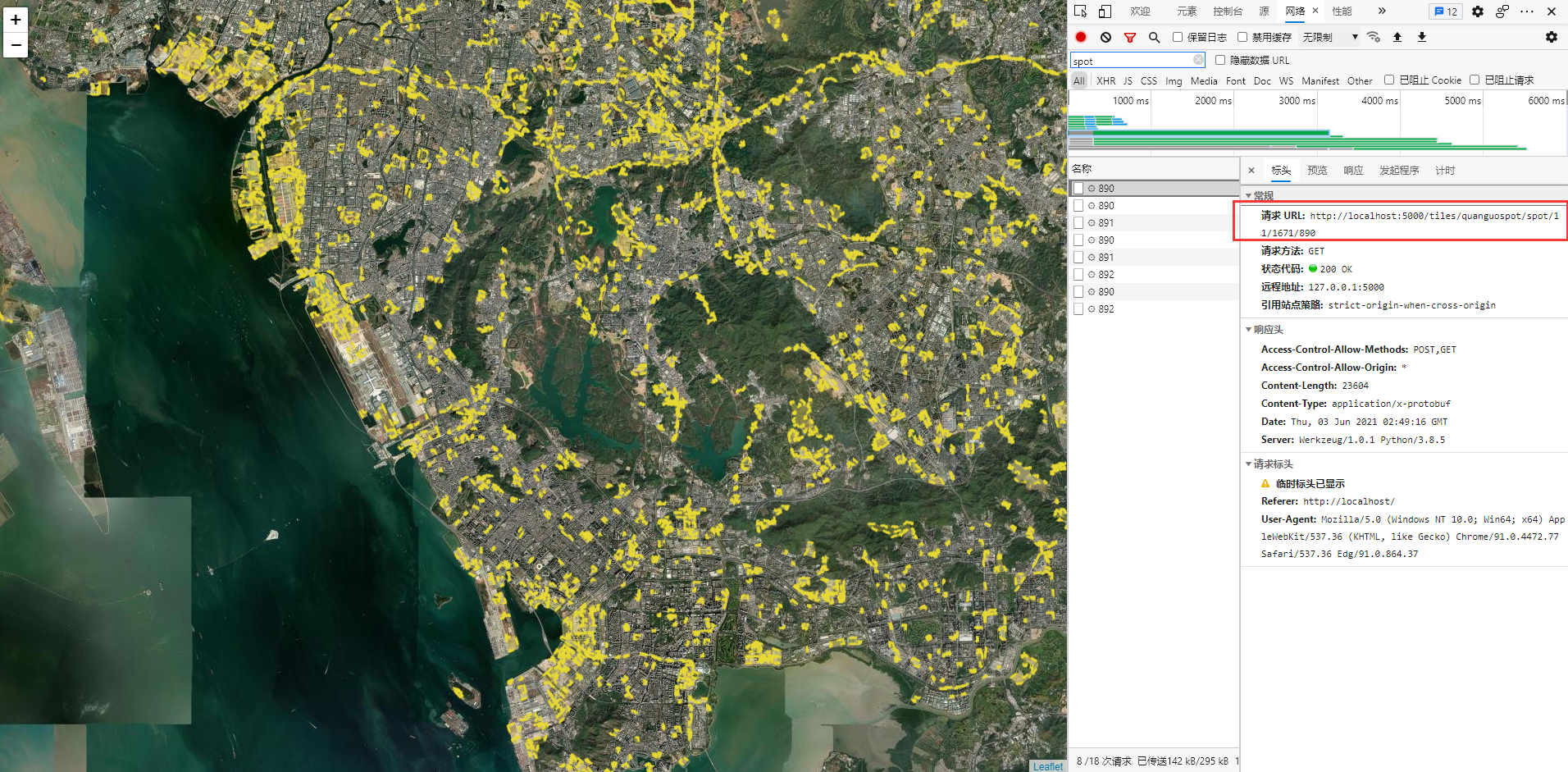

效果图如下：

具体实现思路：
根据前端地图请求的地图当前级别以及行列号zxy（http://localhost:5000/tiles/quanguospot/spot/14/13345/7097），
后台接口python根据前端地图传值过来的zxy，动态计算地图当前级别z行列号对应的地图范围extent(lonmin，latmin，lonmax，latmax)，然后结合postgis动态生成矢量瓦片返回前端地图渲染可视化。

postgis-stMvt

python 后台连接postgis 返回矢量切片

使用

在tileOline.py中配置自己的postgis连接参数

 Dbpool = psycopg2.pool.SimpleConnectionPool(
     1,
     2000,
     dbname='postgis_31_sample',
     user='postgres',
     host='localhost',
     password='postgres',
     port='5432')

根据ZXY计算对应地图范围Extent

import math
def tile2lat(ytile, zoom):
  n = 2.0 ** zoom
  lat_rad = math.atan(math.sinh(math.pi * (1 - 2 * ytile / n)))
  lat_deg = math.degrees(lat_rad)
  return lat_deg
def tile2lon(xtile, zoom):
  n = 2.0 ** zoom
  lon_deg = xtile / n * 360.0 - 180.0
  return lon_deg
def getLon(xtile, zoom):
  a = []
  a.append(tile2lon(xtile, zoom))
  a.append(tile2lon(xtile+1, zoom))
  return a
def getLat(ytile, zoom):
  a = []
  a.append(tile2lat(ytile, zoom))
  a.append(tile2lat(ytile+1, zoom))
  return a

  lons = Util.getLon(x, z)
  lats = Util.getLat(y, z)
  lonmin = str(lons[0])
  lonmax = str(lons[1])
  latmin = str(lats[1])
  latmax = str(lats[0])

重要的查询语句

 // 传 source-layer 和 tableName参数动态获取
 query = "WITH mvtgeom AS(SELECT ST_AsMVTGeom(geom,ST_MakeEnvelope(%s,%s,%s,%s,4326),4096,64,true) AS geom FROM public." + tableName + \
     " t where t.geom IS NOT NULL AND ST_Intersects(geom, ST_MakeEnvelope(%s,%s,%s,%s,4326))) SELECT ST_AsMVT(mvtgeom.*,'" + \
     sourceLayer + "') FROM mvtgeom ;"

postgis重要函数说明

  (1) ST_AsMVTGeom:将一个图层中位于参数box2d范围内的一个几何图形的所有坐标转换为MapBox VectorTile坐标空间里的坐标。
  ST_AsMVTGeom的官方文档API：http://postgis.net/docs/manual-3.0/ST_AsMVTGeom.html
  函数各个参数的含义：
  geom —— 被转换的几何图形信息。
  bounds —— 某个矢量切片的范围对应的空间参考坐标系中的几何矩形框（没有缓冲区）。
  extent —— 是按规范定义的矢量切片坐标空间中的某个矢量切片的范围。如果为NULL，则默认为4096（边长为4096个单位的正方形）。
  buffer —— 矢量坐标空间中缓冲区的距离，位于该缓冲区的几何图形部位根据clip_geom参数被裁剪或保留。如果为NULL，则默认为256。
  clip_geom —— 用于选择位于缓冲区的几何图形部位是被裁剪还是原样保留。如果为NULL，则默认为true。
  注意：从3.0版本开始，可以在配置时选择Wagyu库来裁剪和验证MVT多边形。Wagyu库比默认的GEOS库更快且能产生更正确的结果，但是它可能会丢弃小的多边形。

  (2) ST_AsMVT:ST_AsMVT聚合函数用于将基于MapBox VectorTile坐标空间的几何图形转换为MapBox VectorTile二进制矢量切片。
  PostGIS生成MVT矢量切片的步骤是：
  使用ST_AsMVTGeom函数将几何图形的所有坐标转换为MapBox VectorTile坐标空间里的坐标，这样就将基于空间坐标系的几何图形转换成了基于MVT坐标空间的几何图形。
  使用ST_AsMVT函数将基于MVT坐标空间的几何图形转换为MVT二进制矢量切片。
  ST_AsMVT的官方文档API：http://postgis.net/docs/manual-3.0/ST_AsMVT.html
  函数各个参数的含义：
  row —— 至少具有一个geometry列的行数据。
  name —— 图层名字，默认为"default"。
  extent —— 由MVT规范定义的屏幕空间（MVT坐标空间）中的矢量切片范围。
  geom_name —— row参数的行数据中geometry列的列名，默认是第一个geometry类型的列。
  feature_id_name —— 行数据中要素ID列的列名。如果未指定或为NULL，则第一个有效数据类型（smallint, integer, bigint）的列将作为要素ID列，其他的列作为要素属性列。

leaflet矢量瓦片插件前端加载代码


     var map = L.map('map',{renderer: L.canvas}).setView({ lat:23.56,lng:113.23 }, 14);
     var positron = L.tileLayer('https://server.arcgisonline.com/arcgis/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}', {
         opacity: 1
     }).addTo(map);
 //设置图斑的样式
     var vectorTileStyling = {
         spot:{
             color: '#ffd700',
             fillColor: '#e6d933',
             fillOpacity: 0.1,
             fill: true,
             opacity: 1,
             weight: 3,
             dashArray: '5',
         }
     }
     var pbfUrl = "http://localhost:5000/tiles/quanguospot/spot/{z}/{x}/{y}";
     var mapboxVectorTileOptions = {
         rendererFactory: L.canvas.tile, //L.canvas.tile L.svg.tile
         maxZoom: 20,
         minZoom: 5,
         vectorTileLayerStyles: vectorTileStyling
     };
 var vectorGrid = L.vectorGrid.protobuf(pbfUrl, mapboxVectorTileOptions).addTo(map)

leaflet结合mapboxGL矢量瓦片前端加载代码

 var map = L.map('map', {maxZoom: 17}).setView([23.3759016568317, 113.22544097900392], 13);
 map.createPane("tileLayerZIndex");
 map.getPane("tileLayerZIndex").style.zIndex = 0;
 var positron = L.tileLayer('https://server.arcgisonline.com/arcgis/rest/services/World_Imagery/MapServer/tile/{z}/{y}/{x}', {
     opacity: 1,
     pane: "tileLayerZIndex",
 }).addTo(map);

 var blankStyle = {
 version: 8,
 name: "BlankMap",
 sources: {},
 layers: [
 ]
 };

 var gl = L.mapboxGL({
     accessToken: 'pk.eyJ1IjoiZ2lzeGlhb3dlaTEyMyIsImEiOiJja25zcTk4b3cweXZlMndwZjEyNzF1dXM2In0.V5daL_pyIbuSRN8K2PI80Q',
     style: blankStyle
 }).addTo(map);

 gl.getMapboxMap().on('load', function() {
         gl.getMapboxMap().addSource('myspot',{
             'type':'vector',
             'tiles':['http://localhost:5000/tiles/quanguospot/spot/{z}/{x}/{y}']

         });
         gl.getMapboxMap().addLayer({
             'id': 'spot',//随意
             'source': 'myspot',//和上面那个source保持一致
             'source-layer':'spot',//图层名称。就是数据的名称
             'type': 'fill',
             'paint': {
                     "fill-color": "#e6d933",  //读取数据里的properties下的value获取颜色
                     'fill-opacity': 0.25,
                     //"fill-outline-color" :"#e6d933",
                     /*"line-dasharray":[2,4]*/
             },
             "maxzoom": 20,
             "minzoom": 8,
         });
         gl.getMapboxMap().addLayer({
             'id': 'spot_line',//随意
             'source': 'myspot',//和上面那个source保持一致
             'source-layer':'spot',//图层名称。就是数据的名称
             'type': 'line',
             'paint': {
             "line-color": "#e6d933",
             "line-width": 3,
             "line-dasharray": [3,3]
             },
             "maxzoom": 20,
             "minzoom": 8,
         });

 });

源码放在下面的【GIS之家的学习交流圈】
