需求

  1.打开图片；
  2.矫正识别角点；
  3.opencv摄像头操作子线程处理；
  4.支持设置棋盘格的行列角点数；

背景

  深入研究图像拼接细分支算法，产出的效果查看工具，验证算法单步思路。

相关博客

  《项目实战：Qt+Opencv相机标定工具v1.3.0（支持打开摄像头、视频文件和网络地址，支持标定过程查看、删除和动态评价误差率，支持追加标定等等）》
  《OpenCV开发笔记（〇）：使用mingw530_32编译openCV3.4.1源码，搭建Qt5.9.3的openCV开发环境》
  《OpenCV开发笔记（三）：OpenCV图像的概念和基本操作》
  《OpenCV开发笔记（四）：OpenCV图片和视频数据的读取与存储》
  《OpenCV开发笔记（六）：OpenCV基础数据结构、颜色转换函数和颜色空间》
  《OpenCV开发笔记（四十六）：红胖子8分钟带你深入了解仿射变化（图文并茂+浅显易懂+程序源码）》
  《OpenCV开发笔记（七十六）：相机标定（一）：识别棋盘并绘制角点》
  《OpenCV开发笔记（七十七）：相机标定（二）：通过棋盘标定计算相机内参矩阵矫正畸变摄像头图像》

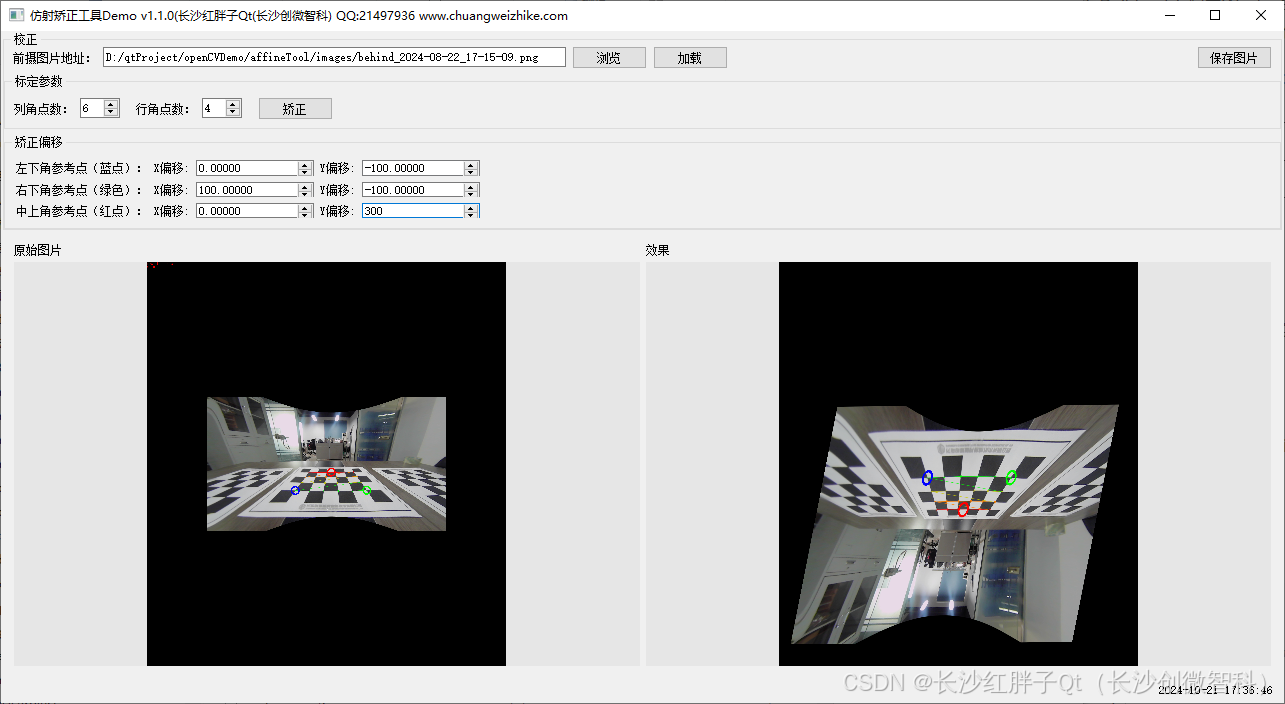

Demo：affineTool_v1.1.0 windows运行包

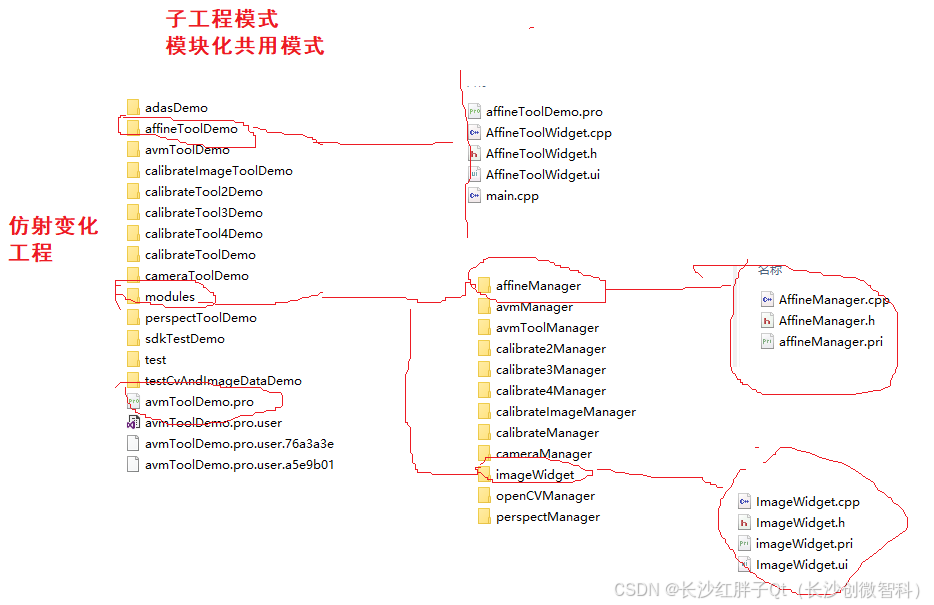

模块化部署

关键源码

AffineManager.h

#ifndef AFFINEMANAGER_H #define AFFINEMANAGER_H // opencv #include "opencv/highgui.h" #include "opencv/cxcore.h" #include "opencv2/core/core.hpp" #include "opencv2/highgui/highgui.hpp" #include "opencv2/opencv.hpp" #include "opencv2/xphoto.hpp" #include "opencv2/dnn/dnn.hpp" // opencv_contrib #include <opencv2/xphoto.hpp> #include <opencv2/ximgproc.hpp> #include <opencv2/calib3d.hpp> #include <opencv2/features2d.hpp> #include <opencv2/xfeatures2d.hpp> #include <opencv2/xfeatures2d/nonfree.hpp> #include "cvui.h" #include <QImage> #include <QTimer> class AffineManager: public QObject { Q_OBJECT public: explicit AffineManager(QObject *parent = 0); ~AffineManager(); public slots: void testOpencvEnv(); // 测试环境 public: cv::Point2f getLeftBottomOffsetPoint() const; cv::Point2f getCenterTopOffsetPoint() const; cv::Point2f getRightBottomOffsetPoint() const; int getChessboardColCornerCount() const; int getChessboardRowCornerCount() const; public: void setLeftBottomOffsetPoint(const cv::Point2f &offsetPoint); void setRightBottomOffsetPoint(const cv::Point2f &offsetPoint); void setCenterTopOffsetPoint(const cv::Point2f &offsetPoint); void setChessboardColCornerCount(int chessboardColCornerCount); void setChessboardRowCornerCount(int chessboardRowCornerCount); signals: void signal_srcImage(QImage image); void signal_srcImage(cv::Mat mat); void signal_resultImage(QImage image); void signal_resultImage(cv::Mat mat); void signal_inited(bool result); public slots: void slot_openImage(QString filePath); void slot_initImage(); void slot_affineImage(); protected: void initControl(); protected: bool findChessboard(int rowCornerCount, int colCornerCount, cv::Mat &mat, std::vector<cv::Point2f> &vectorPoint2fCorners); public: static QImage mat2Image(cv::Mat mat); // cv::Mat 转 QImage private: cv::Mat _mat; // 缓存一帧 cv::Mat _resultMat; // 结果 int _chessboardColCornerCount; // 一列多少个角点 int _chessboardRowCornerCount; // 一行多少个角点 private: // 计算内参和畸变系数 cv::Mat _cameraMatrix; // 相机矩阵（接收输出） cv::Mat _distCoeffs; // 畸变系数（接收输出） std::vector<cv::Mat> _rotate; // 旋转量（接收输出） std::vector<cv::Mat> _translate; // 偏移量（接收输出） cv::Point2f _leftBottomPoint; // 仿射三点，对应原始 cv::Point2f _rightBottomPoint;// 仿射三点，对应原始 cv::Point2f _centerTopPoint; // 仿射三点，对应原始 cv::Point2f _leftBottomOffsetPoint; // 仿射三点，对应偏移 cv::Point2f _rightBottomOffsetPoint;// 仿射三点，对应偏移 cv::Point2f _centerTopOffsetPoint; // 仿射三点，对应偏移 }; #endif // AffineManager_H

AffineManager.cpp

... void AffineManager::slot_affineImage() { cv::Point2f srcTraingle[3]; cv::Point2f dstTraingle[3]; srcTraingle[0] = _leftBottomPoint; srcTraingle[1] = _rightBottomPoint; srcTraingle[2] = _centerTopPoint; dstTraingle[0] = _leftBottomPoint + _leftBottomOffsetPoint; dstTraingle[1] = _rightBottomPoint + _rightBottomOffsetPoint; dstTraingle[2] = _centerTopPoint + _centerTopOffsetPoint; cv::Mat mat = cv::getAffineTransform(srcTraingle, dstTraingle); std::cout << srcTraingle[0] << srcTraingle[1] << srcTraingle[2] << endl; std::cout << dstTraingle[0] << dstTraingle[1] << dstTraingle[2] << endl; cv::warpAffine(_mat, _resultMat, mat, cv::Size(_mat.cols, _mat.rows)); QImage image = mat2Image(_resultMat); emit signal_resultImage(image); } ...

入坑

  算法的研究优化过程中，思路需要开拓编写代码，查看效果，逐步研究出算法的优化路径，坑多暂时未记录。
