【模拟电子技术】14-基本共射放大电路的动态分析

【模拟电子技术】14-基本共射放大电路的动态分析

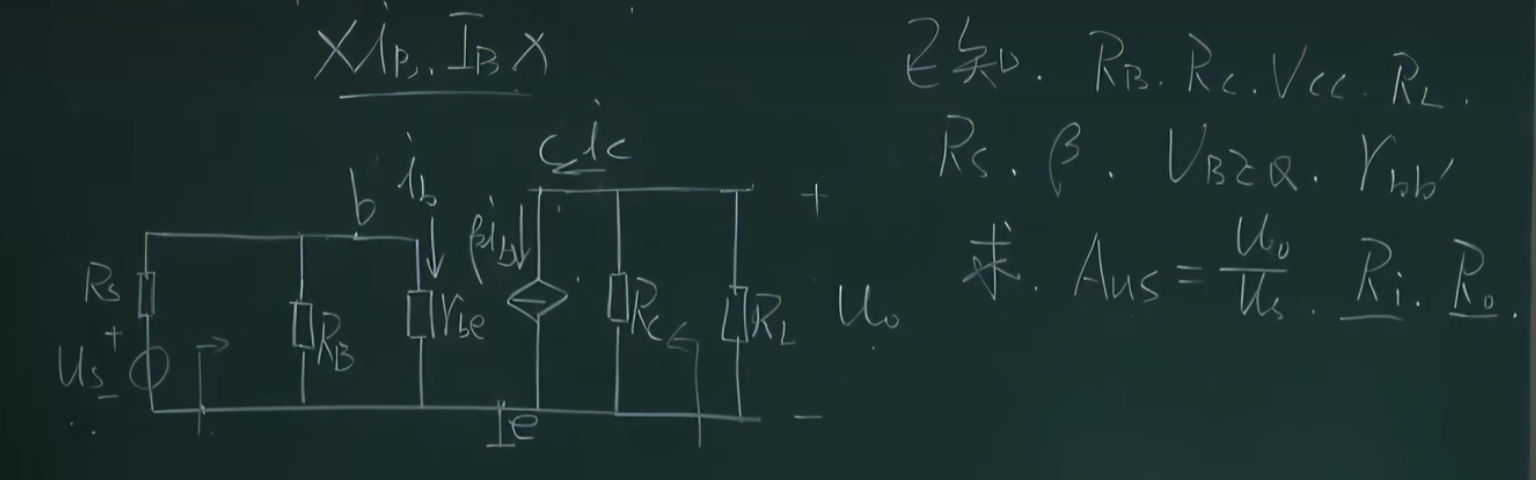

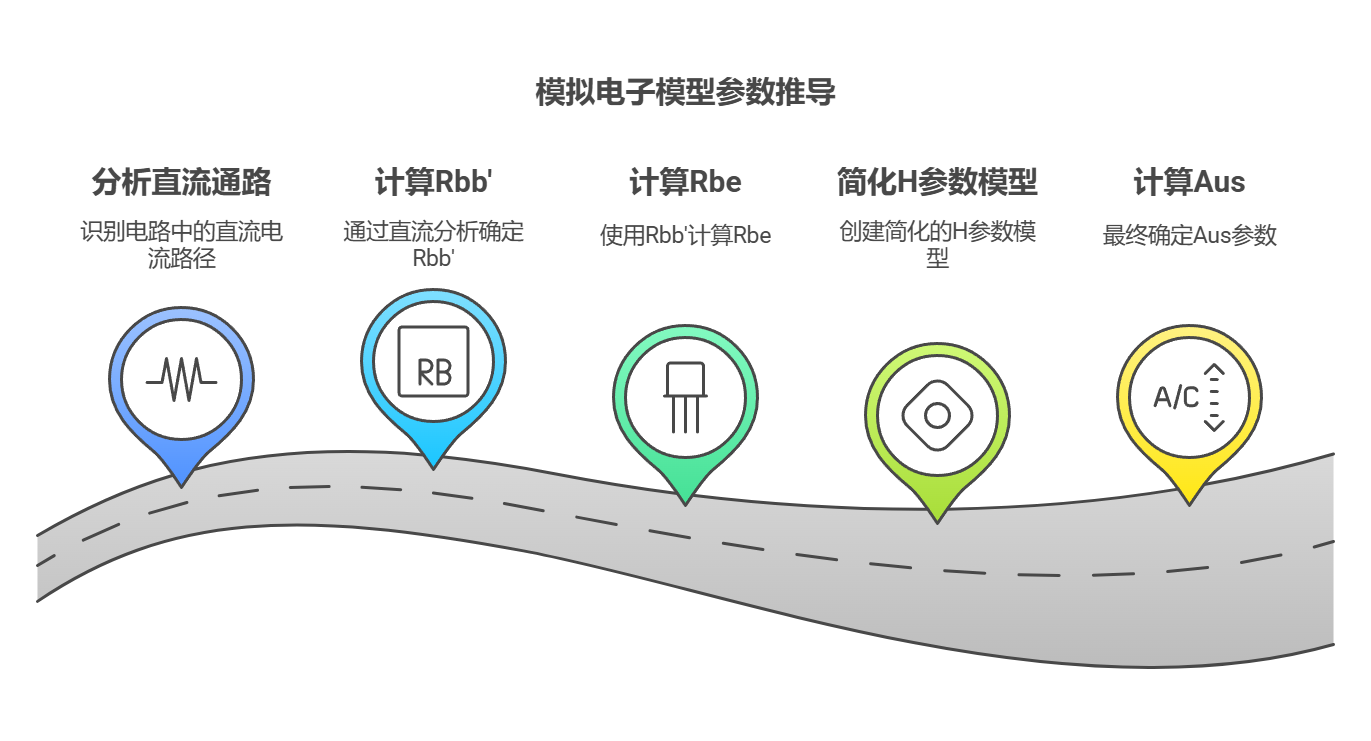

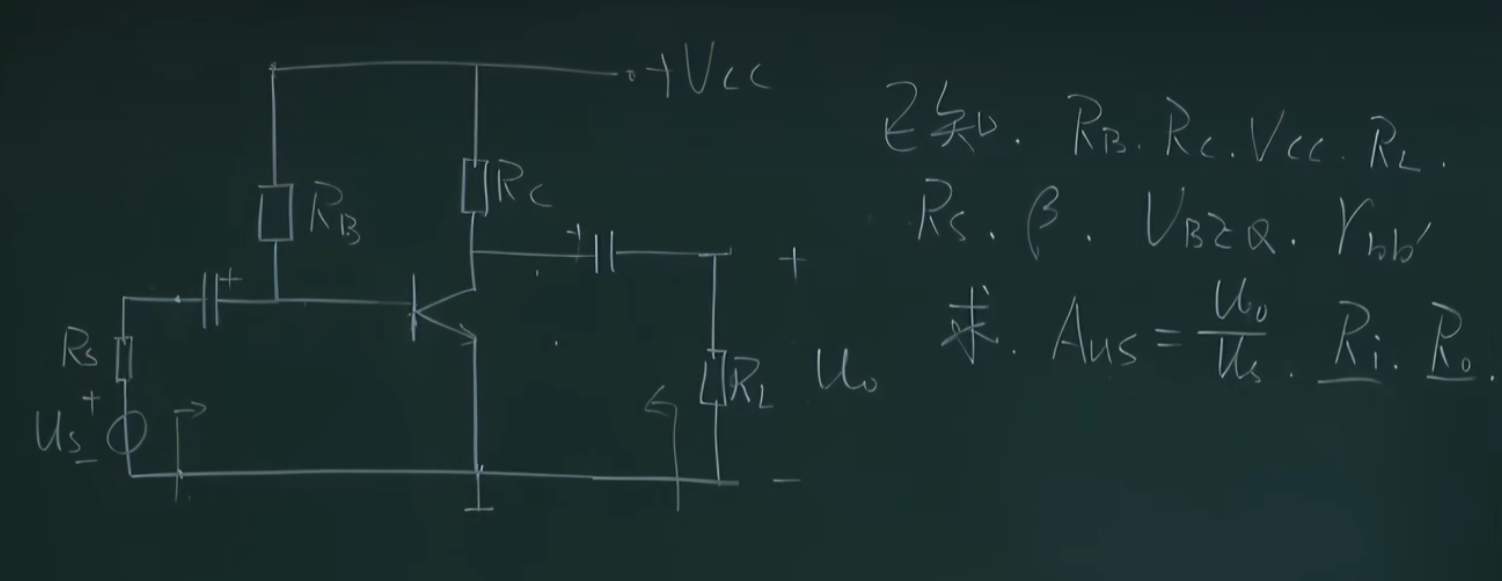

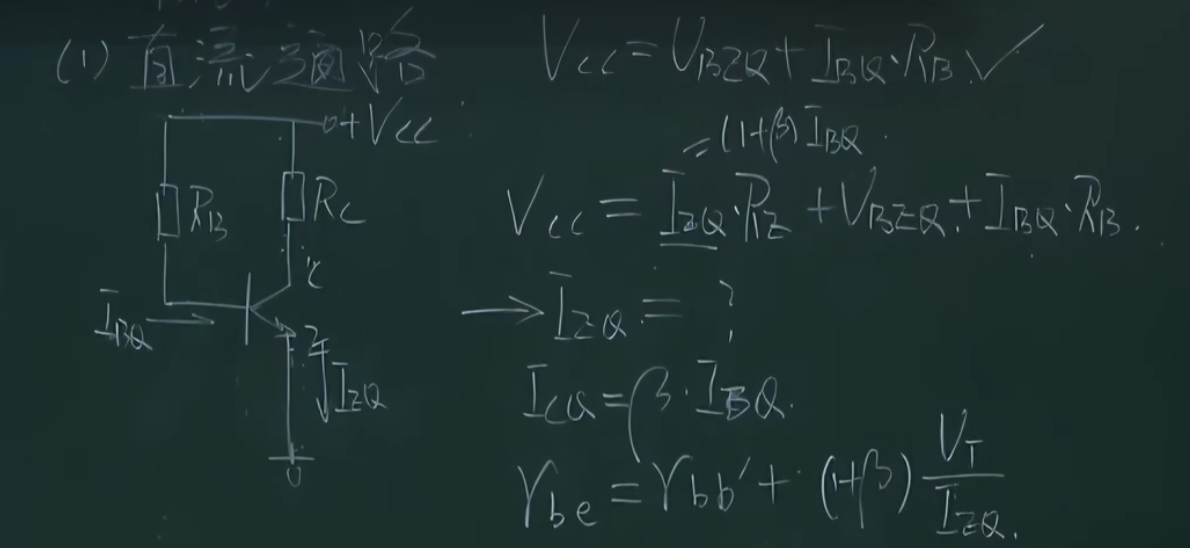

给出问题，求三个参数。反推：需要Aus就需要求解交流通路（动态参数H等效模型），交流通路需要知道Rbe，Rbe需要知道Rbb'，Rbb'需要知道静态工作点，静态工作点需要分析直流通路，思路有了。

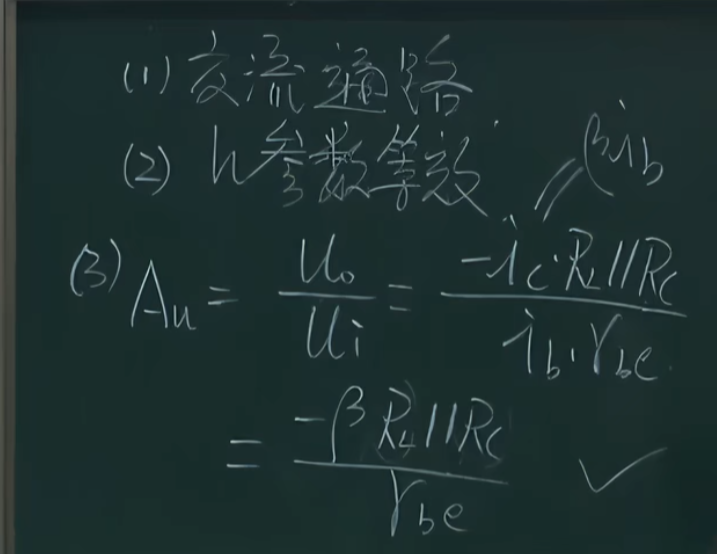

得到Au

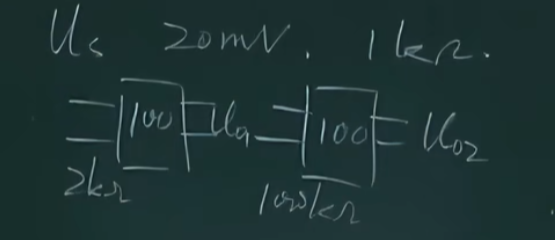

现在再次探讨输入电阻对放大电路的影响，假设Us为20mV，Rs为10kΩ，有两个放大倍数都为100，但是输入电阻为2kΩ和100kΩ的两个放大电路，很明显输入电阻越大，输入电压越大，得到的输出电压越大，因此 输入电阻越大越好

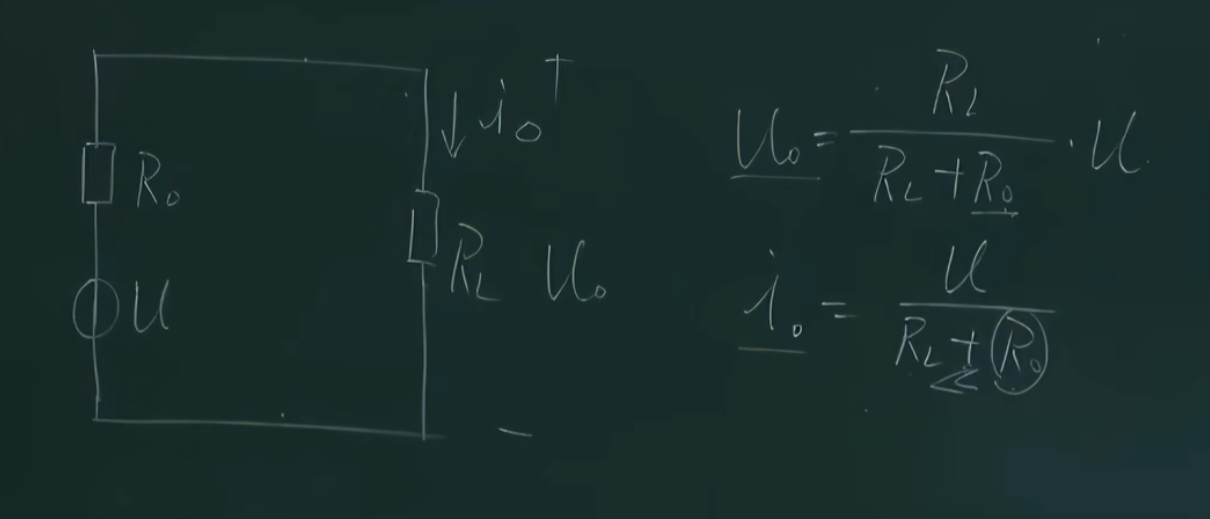

之前还有提到过 输出电阻大还是小 的问题，这里就能理解地更透彻，我们利用戴维南等效，将前端等效为输入电阻和一个电压源，负载为RL利用右侧的两个式子可以清楚看到，Ro较小时候，输出电压基本上不变，更趋近于一个恒压源；Ro较大时，输出电流基本不变，更趋近于一个电流源。

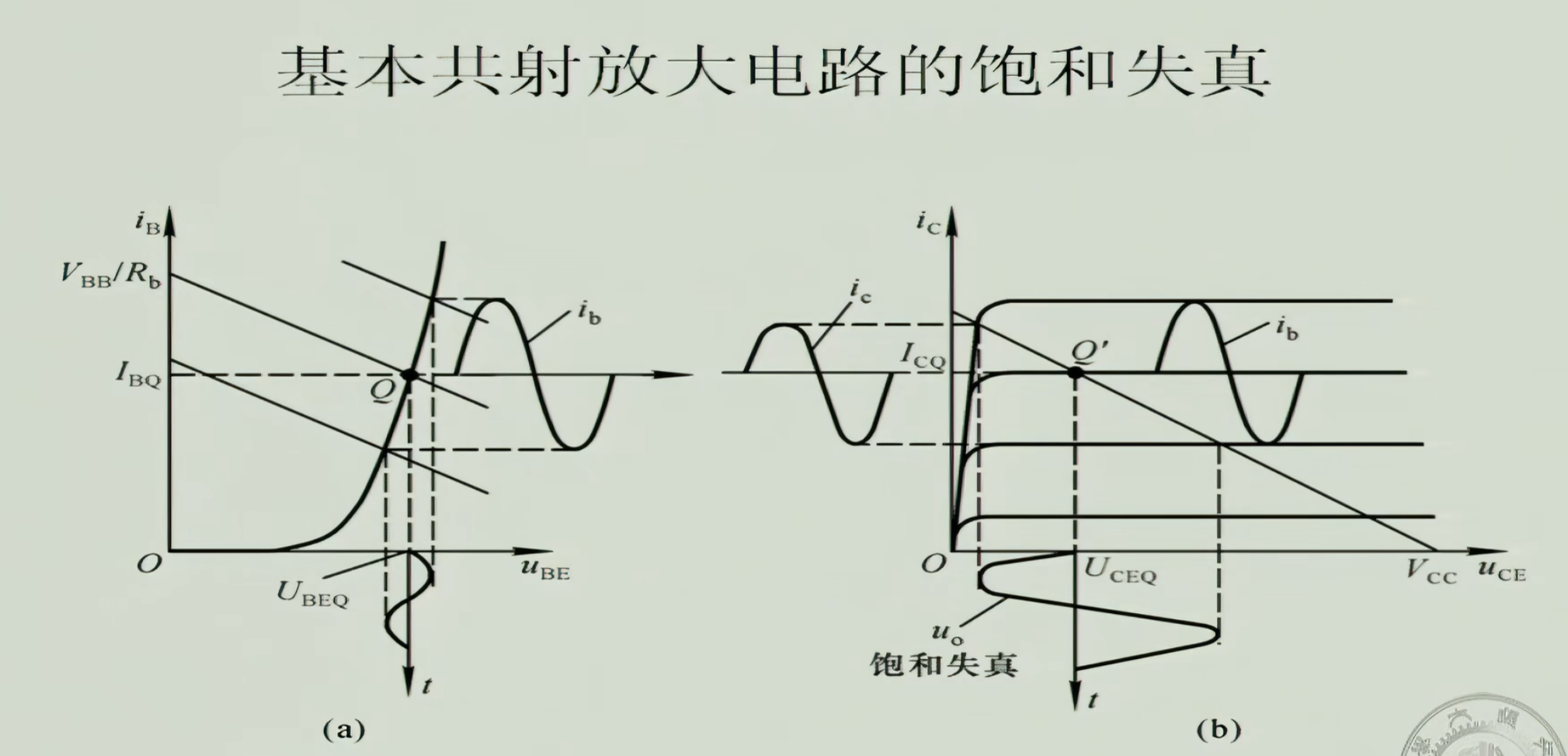

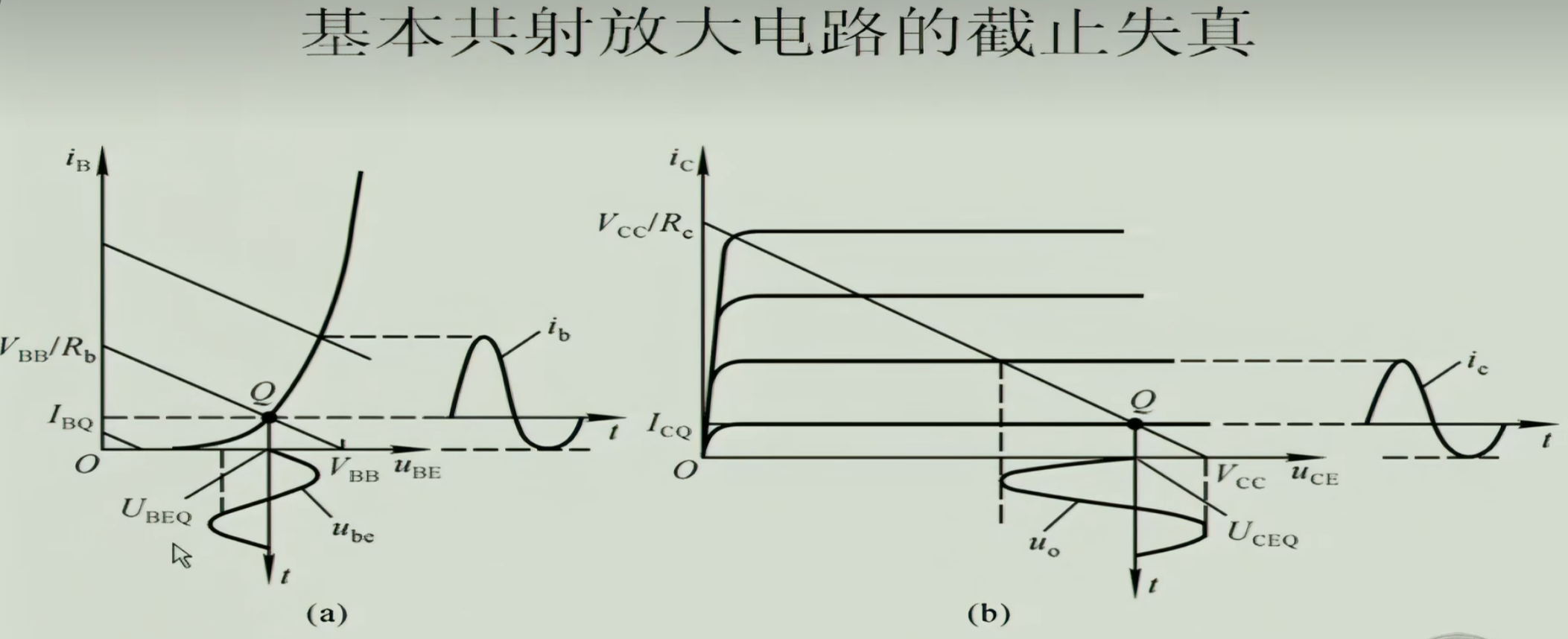

最后，是静态工作点受到温度变化引起的截止失真和饱和失真
