高速联网管理中心北斗卫星授时服务方案的设计需结合高精度时间同步、多场景应用及系统冗余等核心需求。以下是基于综合方案设计:
一、系统架构设计
双北斗冗余授时系统

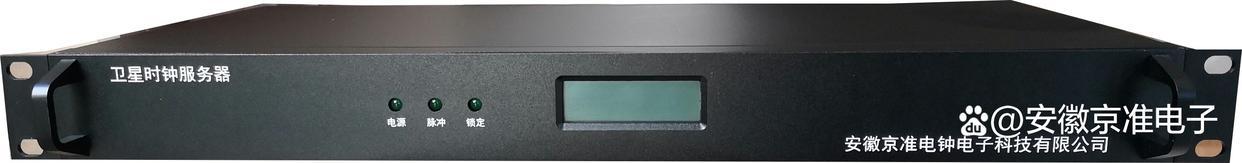

采用双机冗余配置,主时钟同时接收北斗卫星信号作为时间源,通过IRIG-B码实现主机间同步,确保授时服务的连续性和可靠性。例如,京准电子的HR-901GB设备支持双北斗卫星输入,并配置多路网口输出,满足高速公路多终端同步需求。
网络授时协议支持
支持NTP/SNTP、PTP、B码等多种协议,兼容不同设备的授时接口要求。例如,通过NTP协议为收费站、ETC门架系统、监控设备等提供毫秒级时间同步,确保收费计费、交通信号控制等业务的时效性。
物理隔离与多网段管理
设备配置多路独立网口,实现不同子网和物理隔离网络的时间同步。例如,京准电子的四网口服务器可为多个十字路口的上百台设备(如摄像机、雷达)提供分网段授时服务,避免网络拥塞并提升精度。
二、核心应用场景
收费系统时间统一
在ETC门架系统中,北斗授时服务器确保中央与地方清分结算系统、收费车道等设备时间一致,避免因时间偏差导致的计费争议。例如,河南和河北高速项目中,HR-901B型时钟服务器成功实现ETC门架系统的分秒级同步。
交通监控与应急管理
通过北斗授时技术,实时同步视频监控、激光雷达等设备的时间戳,支持事故快速定位与响应。例如,湖南高速利用北斗定位终端实现车辆救援轨迹回溯和费用预估,提升管理效率。
基础设施健康监测
利用北斗高精度定位技术监测桥梁形变,通过连续时间数据识别结构异常。湖南高速的桥梁监测系统即依赖北斗授时实现毫米级位移监测,预防安全事故。
三、关键技术指标
授时精度:硬件同步精度<30ns(典型值),NTP服务精度<2ms,复杂网络环境下<10ms。
冗余设计:双电源供电、双卫星信号源,支持主备自动切换,MTBF(平均无故障时间)>10万小时。
扩展能力:单台设备可支持500万以上客户端,满足大规模路网设备接入需求。
四、实施与优化建议
天线部署:确保北斗天线安装于开阔区域,避开高层建筑和电磁干扰,并配备防雷设施。例如,京准电子建议天线视野覆盖360°,电缆长度按需配置且不可剪接。
系统联调:在联调阶段需对ETC门架、摄像头等设备逐一校准,确保全系统时间偏差控制在10ms内。
安全防护:采用MD5加密和SNMP网管协议,防止授时信号被篡改,保障高速公路网络的安全性。
五、案例与成效
湖南高速:通过北斗授时技术实现收费、救援、桥梁监测等场景的智能化管理,提升运营效率30%以上。
河南/河北高速:北斗授时服务器在ETC门架系统的应用,支撑全国省界收费站取消工程,成为行业示范项目。
总结
高速联网管理中心的北斗授时方案需以高精度、高可靠性为核心,结合双冗余架构、多协议兼容及场景化部署,全面覆盖收费、监控、应急等关键业务。未来可进一步探索北斗与5G、边缘计算技术的融合,推动智慧高速的数字化转型。
