Intel 8080接口与Motorola 6800接口定义与区别

Intel 8080接口与Motorola 6800接口定义与区别

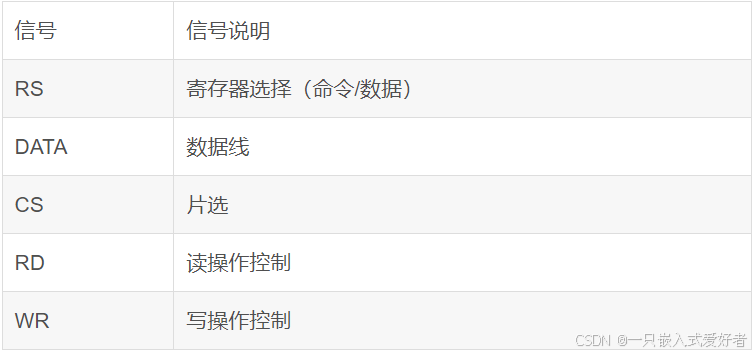

Intel 8080接口控制脚定义如下表

其中读操作控制（RD），写操作控制（WR）可通过相应的高，低电平控制当前是读操作使能还是写操作使能

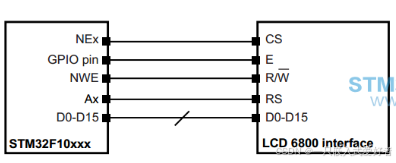

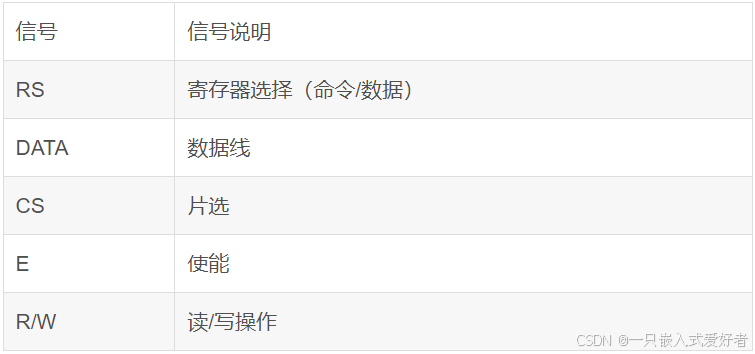

Motorola 6800接口控制脚定义如下表

其中读/写操作（R/W）为1条线，而通过使能（E）控制当前是读操作使能还是写操作使能

区别如下：
Intel 8080接口通过 “读操作控制（RD）” 和 “写操作控制（WR）”两条控制线进行读写操作，而Motorola 6800接口通过 “使能（E)” 和 “读/写操作（W/R）” 两条控制线进行读写操作。这两者之间主要是时序的区别。数据位传输有8位，9位，16位，18位，24位，通常使用8位。
